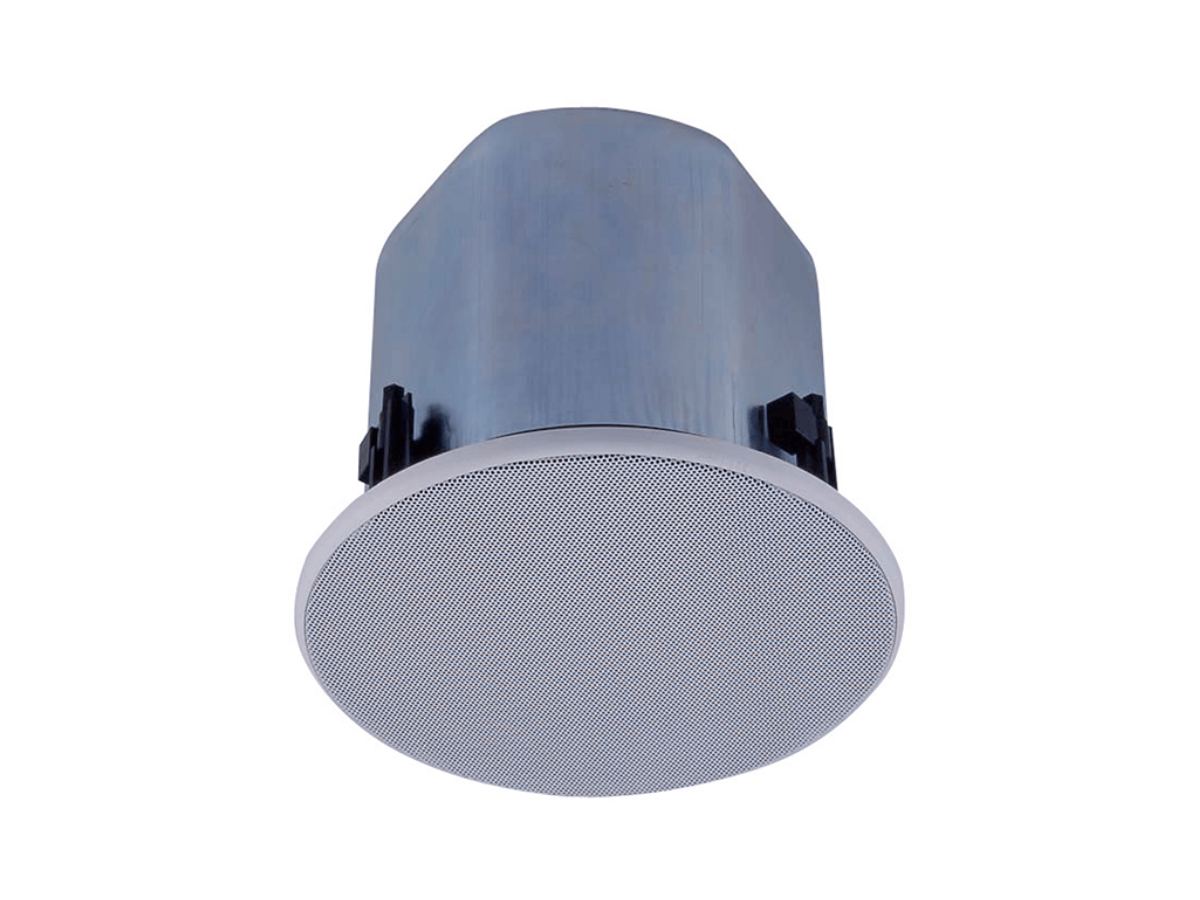

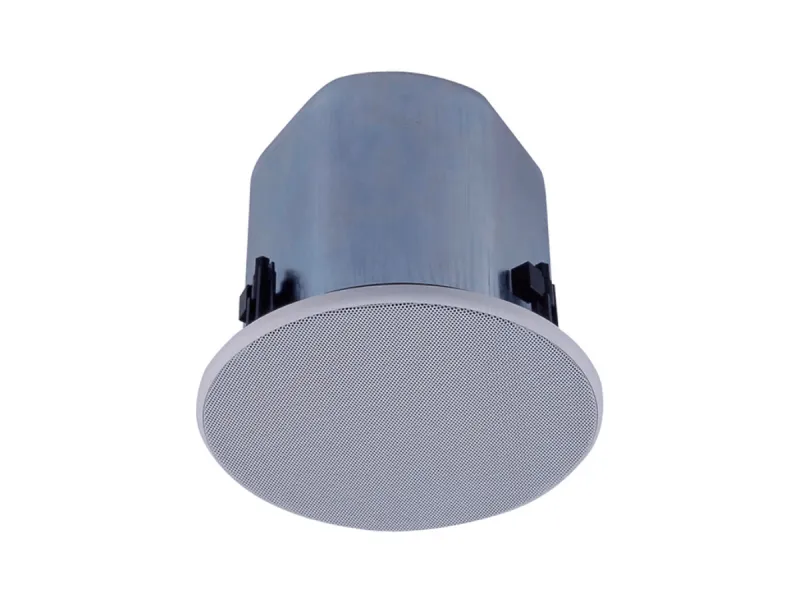

TOA F-2322C Wide-Dispersion Ceiling Speaker(12cm)

BRAND: TOA

F-2322C เป็นลำโพงติดเพดานและติดผนัง 30 วัตต์ ฝาหลังแบบผ้าสามารถป้องกันสิ่งแปลกปลอมได้ เหมาะสำหรับเพดานสูง 2-4 เมตร ใช้คุณภาเสียงที่ชัดเจนและสมดุล

฿ 4,700 ฿ 3,329 ราคารวมภาษีมูลค่าเพิ่ม 7% แล้ว

เตรียมสินค้าหลังยืนยันชำระเงิน 1–2 วันทำการ และขนส่ง 1–7 วันทำการตามพื้นที่

ส่งฟรีเมื่อยอดสินค้าตั้งแต่ 4,000 บาท ยอดต่ำกว่า 4,000 บาท ให้ฝ่ายขายยืนยันค่าจัดส่งและยอดรวมก่อนชำระ · เงื่อนไขจัดส่ง

การรับประกัน: ตรวจเงื่อนไขเฉพาะรุ่นกับทีมงานก่อนสั่งซื้อ



วางตำแหน่งลำโพงเหนือผู้ฟัง

F-2322C เป็นลำโพงติดเพดานและติดผนัง 30 วัตต์ ฝาหลังแบบผ้าสามารถป้องกันสิ่งแปลกปลอมได้ เหมาะสำหรับเพดานสูง 2-4 เมตร ใช้คุณภาเสียงที่ชัดเจนและสมดุล

คุณสมบัติที่ใช้เปรียบเทียบรุ่น

กำลังพิกัด

กำลังพิกัดของรุ่นนี้: 30 W (High Impedance)

ตรวจหน่วยและเงื่อนไขการวัดให้ตรงกันก่อนเปรียบเทียบรุ่น ค่ากำลังต่อเนื่อง พีก และกำลังที่ตั้งแท็ปมีความหมายต่างกัน

อิมพีแดนซ์และการจับคู่ระบบ

อิมพีแดนซ์และการจับคู่ระบบของรุ่นนี้: 100 V line: 330 Ω (30 W), 1 kΩ (10 W), 3.3 kΩ (3 W), 10 kΩ (1 W) 70 V line: 170 Ω (30 W), 330 Ω (15 W), 1 kΩ (5 W), 3.3 kΩ (1.5 W), 10 kΩ (0.5 W) 25 V line: 170 Ω (3.7 W), 330 Ω (1.9 W), 1 kΩ (0.6 W), 3.3 kΩ (0.2 W), 10 kΩ (0.06 W) 8 Ω

ค่าที่ระบุใช้ตรวจความเข้ากันได้กับอุปกรณ์ที่ต่อร่วมกัน ต้องเลือกขั้วต่อและโหมดให้ตรงกับระบบจริง

ช่วงตอบสนองความถี่

ช่วงตอบสนองความถี่ของรุ่นนี้: 70 Hz - 20 kHz (-10 dB), 50 Hz - 20 kHz (-20 dB) at installation in 1/2 free sound field (Measured by installing the unit in the center of a ceiling.)

ควรเทียบพร้อมเกณฑ์ dB และเงื่อนไขการวัด ช่วงความถี่อย่างเดียวไม่ได้บอกระดับความดังหรือความสม่ำเสมอทั่วพื้นที่

ช่องรับสัญญาณ

ช่องรับสัญญาณของรุ่นนี้: Removable locking connector with screw-down terminals (2 input terminals and 2 bridge terminals)

ตรวจระดับสัญญาณ ชนิดขั้วต่อ และการเดินสายให้ตรงกับอุปกรณ์ต้นทาง โดยเฉพาะเมื่อต้องใช้อะแดปเตอร์แปลงหัวต่อ

เหมาะกับงานแบบไหน?

เหมาะกับการกระจายเสียงหลายจุดในสำนักงาน ร้านค้า ทางเดิน และพื้นที่บริการ ควรเลือกระยะห่างระหว่างลำโพงจากความสูงฝ้า มุมกระจายเสียง และระดับเสียงรบกวนของพื้นที่ เพื่อให้ผู้ฟังได้ยินสม่ำเสมอโดยไม่ต้องเร่งเสียงเฉพาะจุด

การเชื่อมต่อและเตรียมติดตั้ง

ตรวจชนิดฝ้า ขนาดช่องเจาะ ความลึกเหนือฝ้า และตำแหน่งโครงสร้างก่อนติดตั้ง เว้นพื้นที่สำหรับขั้วต่อและสายลำโพง และใช้อุปกรณ์ยึดตามแบบของรุ่นนั้น

ตรวจระบบไลน์และกำลังแท็ป

ก่อนต่อ F-2322C เข้าระบบ ให้เลือกแรงดันไลน์และแท็ปกำลังตาม Datasheet รวมวัตต์ที่ตั้งใช้งานจริงของลำโพงในวงจร แล้วตรวจว่าอยู่ในพิกัดของเครื่องขยายเสียงและอุปกรณ์ควบคุมระดับเสียง ห้ามเลือกขั้วด้วยการเทียบสีสายเพียงอย่างเดียว

ข้อมูลที่ช่วยให้เลือกอุปกรณ์ได้ตรงงาน

ก่อนขอใบเสนอราคา TOA F-2322C Wide-Dispersion Ceiling Speaker(12cm) ให้เตรียมจำนวนที่ต้องการ รุ่นอุปกรณ์เดิม ลักษณะพื้นที่ และแผนผังการเชื่อมต่อ เพื่อให้ตรวจความเข้ากันได้และรายการอุปกรณ์ประกอบครบในครั้งเดียว ดูค่ารายละเอียดในแท็บข้อมูลทางเทคนิค และตรวจเอกสารของรหัสรุ่นตรงกันก่อนติดตั้ง

ติดต่อ anysound เพื่อสอบถามการจัดชุดและขอใบเสนอราคา

การเลือกใช้กับงานจริง

ขนาดช่องเปิดสำหรับติดตั้ง

แบบติดตั้งระบุ φ200 mm (Maximum สำหรับฝ้าหนา 37 mm) เทียบขนาดนี้กับช่องเปิดเดิมและความหนาของแผ่นฝ้าก่อนเลือกจุดติดตั้ง

สำรวจพื้นที่เหนือฝ้า

เทียบแบบมิติกับตำแหน่งโครงฝ้า ท่อลม และช่องโคมไฟ หากเปลี่ยนตัวเดิมให้วัดทั้งช่องเปิดและพื้นที่ว่างด้านหลัง

ข้อมูลทางเทคนิค TOA F-2322C Wide-Dispersion Ceiling Speaker(12cm)

Enclosure Bass reflex type
Rated Input 30 W (High Impedance)
Power Handling Capacity Continuous pink noise: 60 W (8 Ω), 30 W (16 Ω)
Continuous program: 120 W (8 Ω), 60 W (16 Ω)
Impedance 100 V line: 330 Ω (30 W), 1 kΩ (10 W), 3.3 kΩ (3 W), 10 kΩ (1 W)
70 V line: 170 Ω (30 W), 330 Ω (15 W), 1 kΩ (5 W), 3.3 kΩ (1.5 W), 10 kΩ (0.5 W)
25 V line: 170 Ω (3.7 W), 330 Ω (1.9 W), 1 kΩ (0.6 W), 3.3 kΩ (0.2 W), 10 kΩ (0.06 W)
8 Ω
Sound Pressure Level 90 dB (1 W, 1 m)
Frequency Response 70 Hz - 20 kHz (-10 dB), 50 Hz - 20 kHz (-20 dB)
at installation in 1/2 free sound field
(Measured by installing the unit in the center of a ceiling.)
Speaker Component 12 cm cone-type
Mounting Hole φ200 mm (Maximum ceiling thickness: 37 mm)
Input Terminal Removable locking connector with screw-down terminals
(2 input terminals and 2 bridge terminals)
Usable Cable Solid copper wire: φ0.5 - φ1.6 mm (equivalent to AWG No. 24 - 14)
Stranded copper wire: 0.2 - 2.5 m㎡ (equivalent to AWG No. 24 - 14)
Finish Enclosure: Steel plate, plating
Baffle: Fire-resistant ABS resin (resin material grade: UL-94 V-0), black
Rim: Fire-resistant ABS resin (resin material grade: UL-94 V-0), white, paint
Punched net: Steel plate, white, paint
Dimensions φ230 × 200 (D) mm
Weight 3.7 kg (including mounting accessories)
Accessory Panel ……1, Ceiling reinforcement ring ……1, Safety wire ……1, Paper pattern …1
Option Anchor hanging bracket: HY-AH1, Back can: HY-BC1,
Tile bar bridge: HY-TB1, Trim ring: HY-TR1

อ้างอิง: ข้อมูล F-2322C จาก TOA

อ้างอิงข้อมูลรุ่น: เอกสารหรือหน้าสินค้าจากผู้ผลิต

คำถามที่พบบ่อยเกี่ยวกับ TOA F-2322C Wide-Dispersion Ceiling Speaker(12cm)

ลำโพงแบบนี้เหมาะกับงานไหน?
เป็นลำโพงติดเพดานและติดผนัง 30 วัตต์ ฝาหลังแบบผ้าสามารถป้องกันสิ่งแปลกปลอมได้ เหมาะสำหรับเพดานสูง 2-4 เมตร ใช้คุณภาเสียงที่ชัดเจนและสมดุล
ลำโพงหนึ่งตัวครอบคลุมพื้นที่ได้กี่ตารางเมตร?
ไม่ควรกำหนดจากกำลังวัตต์อย่างเดียว ต้องทราบความสูงฝ้า ผังห้อง เสียงรบกวน และความชัดเจนที่ต้องการก่อนคำนวณตำแหน่งและจำนวนลำโพง
ลำโพงรับกำลังได้กี่วัตต์?
30 W (High Impedance)
อิมพีแดนซ์เท่าไร ต้องจับคู่กับแอมป์แบบไหน?
ไลน์ 100 V เลือกได้ 330 Ω (30 W), 1 kΩ (10 W), 3.3 kΩ (3 W), 10 kΩ (1 W) ไลน์ 70 V เลือกได้ 170 Ω (30 W), 330 Ω (15 W), 1 kΩ (5 W), 3.3 kΩ (1.5 W), 10 kΩ (0.5 W) 25 V line: 170 Ω (3.7 W), 330 Ω (1.9 W), 1 kΩ (0.6 W), 3.3 kΩ (0.2 W), 10 kΩ (0.06 W) 8 Ω
ตอบสนองความถี่ตั้งแต่เท่าไรถึงเท่าไร?
70 Hz - 20 kHz (-10 dB), 50 Hz - 20 kHz (-20 dB) at installation in 1/2 free sound field (Measured by installing the unit in the center of a ceiling.)
มีช่องรับสัญญาณอะไรบ้าง?
Removable locking connector with screw-down terminals (2 input terminals and 2 bridge terminals)
ในกล่องมีอุปกรณ์ติดตั้งอะไรให้บ้าง?
Panel จำนวน 1, แหวนเสริมสำหรับฝ้า จำนวน 1, สายเซฟตี้ จำนวน 1, แบบกระดาษสำหรับเจาะ จำนวน 1
ฝ้าเดิมต้องมีช่องเปิดเท่าไร?
แบบติดตั้งระบุ φ200 mm (Maximum สำหรับฝ้าหนา 37 mm)
