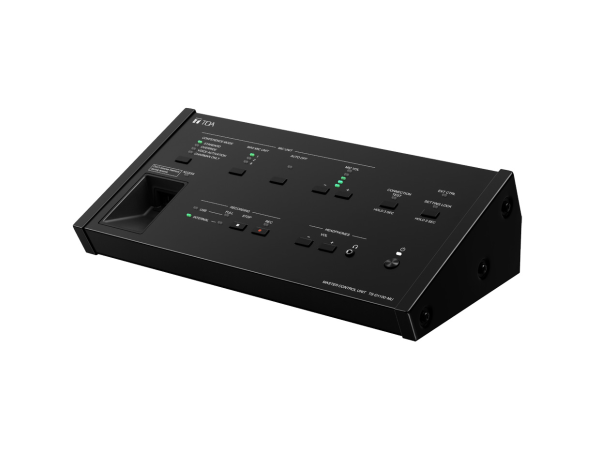

TOA TS-D1100-MU เครื่องควบคุมไมค์ประชุมระบบดิจิตอล

BRAND: TOA

TOA TS-D1100MU Master Control Unit เครื่องควบคุมไมค์ประชุมระบบดิจิตอล เชื่อมต่อไมโครโฟนได้สะดวกด้วยสาย Lan พร้อมเชื่อมต่อระบบกล้องประชุมกับ c-Stream ได้อย่างง่ายดาย

฿ 61,600 ฿ 52,729 ราคารวมภาษีมูลค่าเพิ่ม 7% แล้ว

เตรียมสินค้าหลังยืนยันชำระเงิน 1–2 วันทำการ และขนส่ง 1–7 วันทำการตามพื้นที่

ส่งฟรีเมื่อยอดสินค้าตั้งแต่ 4,000 บาท ยอดต่ำกว่า 4,000 บาท ให้ฝ่ายขายยืนยันค่าจัดส่งและยอดรวมก่อนชำระ · เงื่อนไขจัดส่ง

การรับประกัน: ตรวจเงื่อนไขเฉพาะรุ่นกับทีมงานก่อนสั่งซื้อ



เลือกตำแหน่งรับเสียง

TOA TS-D1100MU Master Control Unit เครื่องควบคุมไมค์ประชุมระบบดิจิตอล เชื่อมต่อไมโครโฟนได้สะดวกด้วยสาย Lan พร้อมเชื่อมต่อระบบกล้องประชุมกับ c-Stream ได้อย่างง่ายดาย

คุณสมบัติที่ใช้เปรียบเทียบรุ่น

แหล่งจ่ายไฟ

แหล่งจ่ายไฟของรุ่นนี้: 100 - 240 V AC, 50/60 Hz (use of the supplied AC adapter)

ใช้แหล่งจ่ายไฟตามแรงดันและชนิดที่ระบุ ตรวจความสามารถจ่ายกำลังของอุปกรณ์ต้นทางก่อนใช้งานร่วมกันหลายตัว

ช่วงตอบสนองความถี่

ช่วงตอบสนองความถี่ของรุ่นนี้: 100 Hz - 13 kHz

ควรเทียบพร้อมเกณฑ์ dB และเงื่อนไขการวัด ช่วงความถี่อย่างเดียวไม่ได้บอกระดับความดังหรือความสม่ำเสมอทั่วพื้นที่

ช่องส่งสัญญาณ

ช่องส่งสัญญาณของรุ่นนี้: LINE: -10 dB* 2 , 10 kΩ, unbalanced, Ø 6.3mm phone jack (2P) REC: -10 dB* 2 , 10 kΩ, unbalanced, RCA pin jack, monaural HEADPHONES: Ø 3.5mm mini jack (3P: monaural)

ตรวจชนิดสัญญาณและอุปกรณ์ปลายทางก่อนเชื่อมต่อ ไม่พิจารณาเพียงรูปทรงหัวต่อ

น้ำหนักและการรองรับ

น้ำหนักและการรองรับของรุ่นนี้: 2.2 kg

ใช้ตรวจพิกัดโครงสร้างหรืออุปกรณ์ยึดติด และรวมอุปกรณ์ประกอบในน้ำหนักที่ติดตั้งจริง

เหมาะกับงานแบบไหน?

เหมาะกับห้องประชุมที่ต้องการควบคุมลำดับการพูดและรับฟังผู้เข้าร่วม ควรจัดชุดโดยตรวจเครื่องควบคุม ฐานไมค์ ก้านไมโครโฟน สายและอุปกรณ์จ่ายไฟที่อยู่ในระบบเดียวกัน

การเชื่อมต่อและเตรียมติดตั้ง

ตรวจรุ่นเครื่องควบคุมที่รองรับและจำนวนชุดสูงสุดต่อสายหรือระบบก่อนออกแบบ เว้นพื้นที่ใช้งานบนโต๊ะและจัดเส้นทางสายตามคู่มือ หัวต่อที่ดูคล้ายกันไม่ได้หมายความว่าจะต่อข้ามซีรีส์ได้

ข้อมูลที่ช่วยให้เลือกอุปกรณ์ได้ตรงงาน

ก่อนขอใบเสนอราคา TOA TS-D1100-MU เครื่องควบคุมไมค์ประชุมระบบดิจิตอล ให้เตรียมจำนวนที่ต้องการ รุ่นอุปกรณ์เดิม ลักษณะพื้นที่ และแผนผังการเชื่อมต่อ เพื่อให้ตรวจความเข้ากันได้และรายการอุปกรณ์ประกอบครบในครั้งเดียว ดูค่ารายละเอียดในแท็บข้อมูลทางเทคนิค และตรวจเอกสารของรหัสรุ่นตรงกันก่อนติดตั้ง

ติดต่อ anysound เพื่อสอบถามการจัดชุดและขอใบเสนอราคา

การเลือกใช้กับงานจริง

น้ำหนักของอุปกรณ์

น้ำหนักตามสเปกคือ 2.2 kg ใช้ค่านี้ประกอบการเลือกจุดวางหรือการขนย้าย ส่วนการจัดส่งต้องเผื่อน้ำหนักบรรจุภัณฑ์อีกครั้ง

ลองไมค์กับแหล่งเสียงจริง

เริ่มจากแหล่งเสียงที่ต้องการเก็บ วางไมค์ให้ถูกด้านตามรูปแบบรับเสียง แล้วลองฟังขณะขยับระยะเล็กน้อยก่อนปรับ EQ

ข้อมูลทางเทคนิค TOA TS-D1100-MU เครื่องควบคุมไมค์ประชุมระบบดิจิตอล

Power Source 100 - 240 V AC, 50/60 Hz (use of the supplied AC adapter)
Power Consumption 60 W or less
Audio Transmission System

Time division multiplexing (TDM), 10 channels
16-bit PCM, 32 kHz sampling frequency

Frequency Response 100 Hz - 13 kHz
Total Harmonic Distortion 0.5 % or less
Signal to Noise Ratio 80 dB or more (A-weighted)
MIC Input -54 dB*2, 600 Ω, unbalanced, Ø 6.3mm phone jack (2P)
Output LINE: -10 dB*2, 10 kΩ, unbalanced, Ø 6.3mm phone jack (2P)
REC: -10 dB*2, 10 kΩ, unbalanced, RCA pin jack, monaural
HEADPHONES: Ø 3.5mm mini jack (3P: monaural)
USB Audio Input/Output USB 2.0, type-B port
EQ Insert Input/Output Terminal -10 dB*2, 10 kΩ, unbalanced, RCA pin jack
Video Conference System Input/Output Terminal -10 dB*2, 10 kΩ, unbalanced, RCA pin jack
Number of Connectable Chairman/Delegate Units 32 units
Number of Connectable Sub Control Units 5 units
Maximum Cable Distance 50 m (between Master Control Unit and terminal Chairman/Delegate unit at end of daisy chain)(*3)
1 m (between Master Control Unit and Sub Control Units) (Use the cable supplied with the Sub Control Unit)
Maximum Number of Open Microphones 2 Chairman units, 8 Delegate units

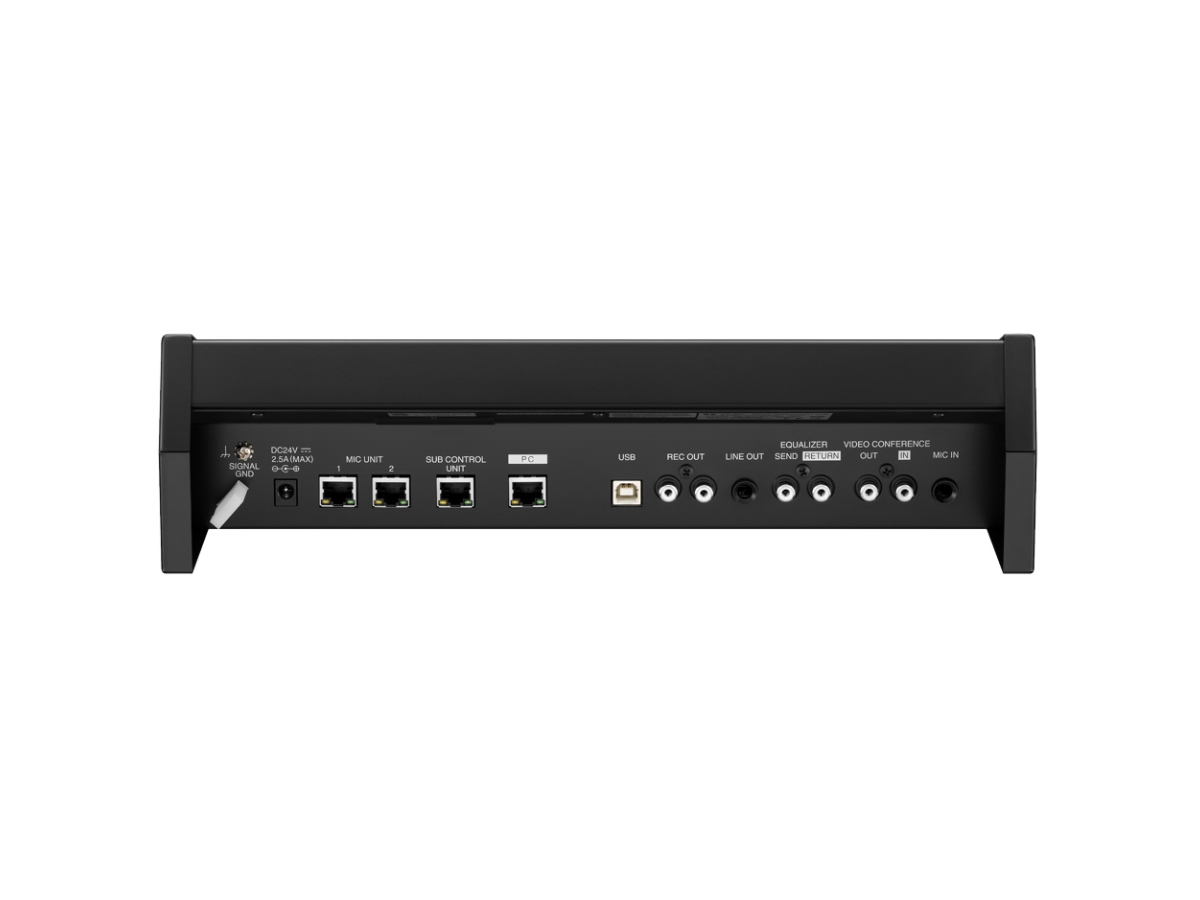

Chairman/Delegate Units Terminal RJ45 connector x 2
Sub Control Units Terminal RJ45 connector

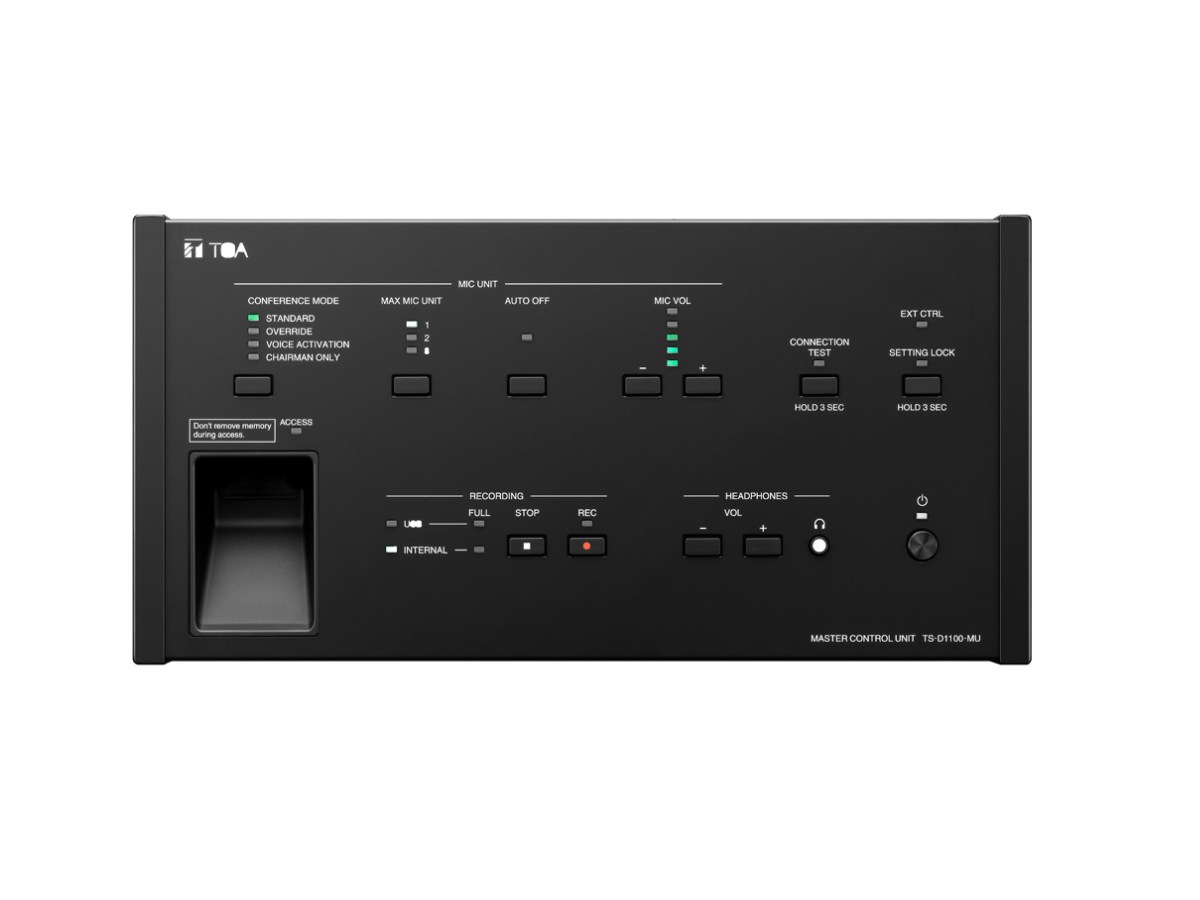

LED Indicator Power, Conference Mode, Number of Open Microphones, Microphone Auto Off, Monitor Speaker of Conference Units Volume, Connection Test, External Control, Setting Lock, Recording Status, USB Access Status, USB Memory Status, Internal Memory Status, Remaining USB Memory Capacity Warning, Remaining Internal Memory Capacity Warning, LINK/ACT, 10BASE-T/100BASE-TX.
Function Key Conference model selector key: Standard/Override/Voice Activation/Chairman Only
No. of open microphones setting switch: 1/2/8
Microphone Auto Off setting key: ON/OFF
Monitor speaker of conference units volume setting key: - , +
Setting lock key: ON/OFF
Headphone volume setting key: - , +
Operation Key Connection test, Rec start , Rec stop
Recording Ports USB-A
Recording Function Recordings can be made to a USB memory device (*4) or the internal memory.
Recording format: MP3 (MPEG-1 Audio Layer-3), monaural
                           Sampling frequency: 32 kHz, Bit rate: 128 kbps
Network I/F 10BASE-T / 100BASE-TX (Automatic-Negotiation)
Network Protocol TCP, HTTP, DHCP, ARP, (APIPA), UDP (mDNS)
Network Connector RJ45 connector
Operating Temperature 0 ℃ to +40 ℃
Operating Humidity 90 %RH or less (no condensation)
Finish Panel: Surface-treated steel plate, black, 30% gloss, paint
Weight 2.2 kg
Accessory AC adapter (Cord length: 1.8 m DC cord, and 2 m detachable AC cord) x 1, USB cable (3 m) x 1
Option Rack mounting bracket: MB-TS920

อ้างอิง: ข้อมูล TS-D1100-MU จาก TOA

อ้างอิงข้อมูลรุ่น: เอกสารหรือหน้าสินค้าจากผู้ผลิต

คำถามที่พบบ่อยเกี่ยวกับ TOA TS-D1100-MU เครื่องควบคุมไมค์ประชุมระบบดิจิตอล

เครื่องนี้ทำหน้าที่อะไรในระบบ?
Master Control Unit เครื่องควบคุมไมค์ประชุมระบบดิจิตอล เชื่อมต่อไมโครโฟนได้สะดวกด้วยสาย Lan พร้อมเชื่อมต่อระบบกล้องประชุมกับ c-Stream ได้อย่างง่ายดาย
มีชุดประชุมอยู่แล้ว ใช้อุปกรณ์คนละซีรีส์ด้วยกันได้ไหม?
ต้องตรวจรายชื่อรุ่นที่ผู้ผลิตรองรับก่อน ทั้งรูปแบบสัญญาณ การจ่ายไฟ และหัวต่ออาจต่างกัน ควรส่งรุ่นเครื่องควบคุมเดิมและจำนวนจุดประชุมให้ตรวจสอบก่อนเลือกซื้อ
ใช้ไฟเลี้ยงแบบไหน?
100–240 V AC, 50/60 Hz (use of the supplied AC adapter)
ตอบสนองความถี่ตั้งแต่เท่าไรถึงเท่าไร?
100 Hz - 13 kHz
ส่งสัญญาณออกทางช่องไหนได้บ้าง?
LINE: -10 dB* 2 , 10 kΩ, unbalanced, Ø 6.3 มม. phone jack (2P) REC: -10 dB* 2 , 10 kΩ, unbalanced, RCA pin jack, monaural HEADPHONES: Ø 3.5 มม. mini jack (3P: monaural) ตรวจชนิดสัญญาณและอุปกรณ์ปลายทางก่อนเชื่อมต่อ ไม่พิจารณาเพียงรูปทรงหัวต่อ
น้ำหนักตัวเครื่องเท่าไร?
2.2 kg
ตอนลองไมค์ควรตั้งระดับเสียงอย่างไร?
พูดใส่ไมค์ด้วยระยะและความดังที่จะใช้จริง แล้วค่อยเพิ่มระดับเสียง ถ้ามีมิเตอร์ให้ดูช่วงที่พูดดังที่สุดและเผื่อระดับไว้ก่อนสัญญาณแตก
