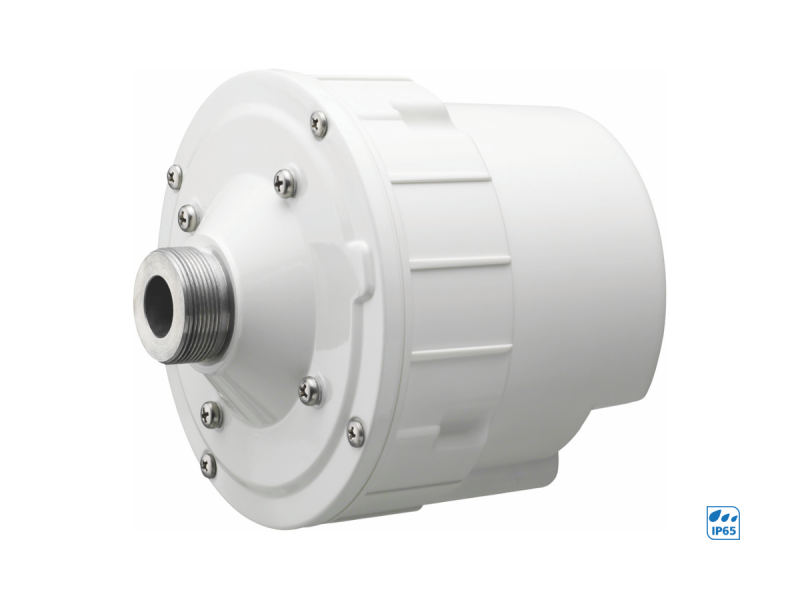

TOA TU-652M Driver Unit (50W)
เตรียมสินค้าหลังยืนยันชำระเงิน 1–2 วันทำการ และขนส่ง 1–7 วันทำการตามพื้นที่
ส่งฟรีเมื่อยอดสินค้าตั้งแต่ 4,000 บาท ยอดต่ำกว่า 4,000 บาท ให้ฝ่ายขายยืนยันค่าจัดส่งและยอดรวมก่อนชำระ · เงื่อนไขจัดส่ง
การรับประกัน: ตรวจเงื่อนไขเฉพาะรุ่นกับทีมงานก่อนสั่งซื้อ
จับคู่ยูนิตขับกับปากฮอร์น
TOA TU-652M AS ไดรเวอร์ยูนิตลำโพงฮอร์น 50W (100V/70V Line) กันฝุ่นกันน้ำ IP65 ใช้ร่วมกับปากฮอร์น TH-650, TH-660 และ TH-652 เหมาะกับงานประกาศเสียงกลางแจ้ง โรงงาน คลังสินค้า สนามกีฬา
คุณสมบัติที่ใช้เปรียบเทียบรุ่น
ปากฮอร์นและไดรเวอร์ทำงานร่วมกัน
ชุดฮอร์นประกอบด้วยส่วนกำเนิดเสียงและปากฮอร์น ต้องตรวจเกลียวหรือรูปแบบยึด กำลัง และอิมพีแดนซ์ของชิ้นส่วนที่ใช้คู่กัน รหัสสินค้านี้ไม่ควรถูกเข้าใจว่าเป็นชุดครบทุกส่วนโดยไม่ตรวจรายการใน Datasheet
กำลังพิกัด
กำลังพิกัดของรุ่นนี้: 50 W
ตรวจหน่วยและเงื่อนไขการวัดให้ตรงกันก่อนเปรียบเทียบรุ่น ค่ากำลังต่อเนื่อง พีก และกำลังที่ตั้งแท็ปมีความหมายต่างกัน
อิมพีแดนซ์และการจับคู่ระบบ
อิมพีแดนซ์และการจับคู่ระบบของรุ่นนี้: 100 V line: 200 Ω (50 W), 330 Ω (30 W), 670 Ω (15 W) 70 V line: 100 Ω (50 W), 200 Ω (25 W), 330 Ω (15 W), 670 Ω (7.5 W)
ค่าที่ระบุใช้ตรวจความเข้ากันได้กับอุปกรณ์ที่ต่อร่วมกัน ต้องเลือกขั้วต่อและโหมดให้ตรงกับระบบจริง
ช่วงตอบสนองความถี่
ช่วงตอบสนองความถี่ของรุ่นนี้: 150 Hz - 6,000 Hz (When operated with JIS C 5504 standard horn.)
ควรเทียบพร้อมเกณฑ์ dB และเงื่อนไขการวัด ช่วงความถี่อย่างเดียวไม่ได้บอกระดับความดังหรือความสม่ำเสมอทั่วพื้นที่
ขนาดตัวเครื่อง
ขนาดตัวเครื่องของรุ่นนี้: Φ139 × 149 (D) mm (Φ5.47" × 5.87")
ใช้วางแผนพื้นที่ติดตั้ง โดยต้องเผื่อพื้นที่สาย ขายึด หรือการระบายอากาศเพิ่มเติมตามคู่มือ
เหมาะกับงานแบบไหน?
เหมาะสำหรับประกอบหรือเปลี่ยนชิ้นส่วนในระบบที่ระบุ การเลือกอุปกรณ์ประกอบต้องดูรุ่นอุปกรณ์หลัก รูปแบบยึด และขนาดติดตั้งให้ครบ ไม่พิจารณาเฉพาะรูปลักษณ์ภายนอก
การเชื่อมต่อและเตรียมติดตั้ง
ตรวจรหัสรุ่นที่ใช้ร่วมกันและรายการชิ้นส่วนที่ให้มาก่อนติดตั้ง หากเป็นงานทดแทนของเดิมให้เทียบตำแหน่งยึดและขนาดจากแบบผู้ผลิต เพื่อหลีกเลี่ยงการดัดแปลงที่ทำให้ยึดติดไม่ถูกต้อง
ข้อมูลที่ช่วยให้เลือกอุปกรณ์ได้ตรงงาน
ก่อนขอใบเสนอราคา TOA TU-652M Driver Unit (50W) ให้เตรียมจำนวนที่ต้องการ รุ่นอุปกรณ์เดิม ลักษณะพื้นที่ และแผนผังการเชื่อมต่อ เพื่อให้ตรวจความเข้ากันได้และรายการอุปกรณ์ประกอบครบในครั้งเดียว ดูค่ารายละเอียดในแท็บข้อมูลทางเทคนิค และตรวจเอกสารของรหัสรุ่นตรงกันก่อนติดตั้ง
ติดต่อ anysound เพื่อสอบถามการจัดชุดและขอใบเสนอราคา
การเลือกใช้กับงานจริง
กำลังตามพิกัด
ตารางสเปกระบุกำลังไว้ที่ 50 W เวลาเทียบกับอุปกรณ์อีกตัว ให้ใช้ชนิดกำลังและเงื่อนไขโหลดเดียวกัน
เมื่อเปลี่ยนยูนิตขับเดิม
จดรหัสปากฮอร์น ชนิดเกลียว และพิกัดเอาต์พุตของแอมป์ หากเป็นระบบไลน์ให้จดกำลังที่ตั้งไว้เดิมด้วย
ข้อมูลทางเทคนิค TOA TU-652M Driver Unit (50W)
| Applicable Horns | TH-652 |
|---|---|
| Rated Input | 50 W |
| Line Voltage | 100 V line or 70 V line |
| Rated Impedance | 100 V line: 200 Ω (50 W), 330 Ω (30 W), 670 Ω (15 W) 70 V line: 100 Ω (50 W), 200 Ω (25 W), 330 Ω (15 W), 670 Ω (7.5 W) |
| Output Sound Pressure Level | 110 dB (1 W, 1 m) (When operated with JIS C 5504 standard horn.) |
| Frequency Response | 150 Hz - 6,000 Hz (When operated with JIS C 5504 standard horn.) |
| IP Code | IP65 (When a driver is operated with a horn.) |
| Horn Coupling | 1 - 3/8 18 threads (inch screw) |
| Polarity | Hot: Black, Com: White |
| Operating Temperature | -20°C to +55°C (-4°F to +131°F) (must be free from dew condensation) |
| Finish | Upper Cover: Aluminum, White, powder coating Unit Case: HIPS. White Screws: Stainless steel Speaker cable: Polyvinyl chloride insulated cabtyre cable (6 mm (0.24") in diameter, 450 mm (17.72") in length), White |
| Dimensions | Φ139 × 149 (D) mm (Φ5.47" × 5.87") |
| Weight | 2.7 kg (5.95 lb) |
อ้างอิง: ข้อมูล TU-652M AS จาก TOA
อ้างอิงข้อมูลรุ่น: เอกสารหรือหน้าสินค้าจากผู้ผลิต
